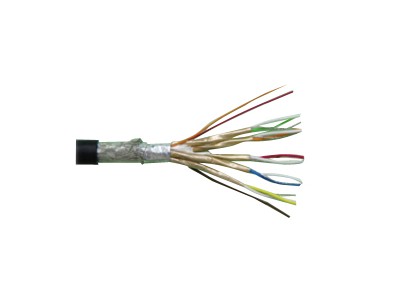

Display Port Cable

产品的特性：

传输频率：7G MHz

额还是电压：30V

额还是温度：80℃

特性打扰抗：100Ω±5

符合VW-1垂涎直到燃烧测试


功能说明：

适合用於数码电视高频传输接著、碟片播放器、（机上盒）比其他数字化声像产品

规格参数

●Structure：  　Bare Copper Tinned Stranded Copper Conductor. 　Insulation：PP  　Twisted Signal Pair Insulation：Foam-Skin-PE  　Signal pair under Free-Edge-foil/mylar Drain Wire. 　Aluminum polyester tape, Aluminum Outside.  　Braid：Tinned Copper Wire Outer Shield 　Coverage Rate：Minimum 75%  　Polyvinyl Chloride(PVC) Jacket or LSHF   Spec NO： Conductor No.of Pair(core) Insulation Diameter Insulation Jacket Diameter AWG No./MM MM MM RD2V 30 7/0.1 (1PR)*5 0.76 FOAM-SKIN-PE 6.0 30 7/0.1 1C 0.55 PP ●Physical Characters：  　Voltage rating：30V 　Temperature rating：80℃ 　Flame test of cable：VW-1 ●Transmission Characters： 　1.Differential Impedance：100±10Ω (TMDS)  　2.Intra Pair Skew：50 ps/2M 　3.Inter-Pair Skew：4ns/2M 　4.Reduced-Bit-Rate Cable Frequency ( MHz ) 0.1 0.275 0.45 0.675 0.8 1.35 1.6 3 4 7 Attenuation 2.37 3.93 5.02 6.1 6.72 9.41 10.64 17.5 22.4 37.1 Return Loss 15 15 15 15 17.8 15 14.1 10.7 9.2 6.2 Near End Noise 26 26 26 26 26 26 24.89 20.8 18.92 15.28 Far End Noise (FEN) 26 26 26 26 26 26 26 26 26 26 ●Remarks：color code：  　4PR：1.WHITE*GREEN 2.WHITE*BLUE 3.WHITE*RED 4.WHITE*YELLOW  　　　　5.WHITE*ORANGE  　3C：6.BLACK 7.RED 8.YELLOW
